オートストレーナー(自動)

内部にスクリーンを自動で洗浄する機能があり、スクリーンで捕捉した夾雑物を逆洗動作により排出できます。
【1】A型 キニー・オートストレーナー
  • スクリーン回転型(回転ドラム式)
  • 異物せん断型
【2】AP型 キニー・オートストレーナー(低圧対応型)
  • A型+逆洗用ノズル(シュー)付
  • 逆洗水外部注入型(0.15MPa以下可)

【1】A型 キニー・オートストレーナー

流入した異物をせん断できる異物せん断型回転ドラム式(米国S.P.Kinney社より技術導入)

  1. 異物せん断機能付き:木片,小枝,葉っぱ,貝殻等の異物が流入した場合、逆洗室外側エッジ部分で切断し、逆洗水と共に排出可能
  2. 樹脂製メディア(フィルター):繊維,藻,毛髪が流入しても、樹脂製で厚みがあるのでカラミ付きがない丸穴の多孔形状なのでろ過精度が優れている
  3. メンテナンスフリー:回転ドラムと特殊メディアの採用により、目詰まりしにくいという利点があり頻繁にメディアを掃除する必要がない


完璧なろ過機構

上部に取り付けられたモーターによって、ドラムは常時回転します。原液はドラムの外側から内側に流れ込み、回転ドラムの側面に取付けられたメディ アによってろ過されます。原液中の浮遊固形物は、メディアポケットのすべてに完全に捕そくされ連続的に除去できます。

A型ストレーナーは、広範囲の用途向けに設計(スタンダードタイプ)

工業プラント向け 冷却、スケール除去、ベアリングの潤滑、スプレー、熱処理などに使用する河川水、湖水、海水、循環水などのろ過
下水処理場向け 消泡水、雑用水、冷却水などに使用する処理水のろ過
製紙、パルプ工場向け シャワー水、白水、黒液、排水などのろ過
電力業界向け 原子力・火力発電所の廃棄物処理水、冷却水などのろ過
食品、薬品、化学工場向け 洗瓶水・スケールシャワー水・冷却水等のろ過

【2】AP型 キニー・オートストレーナー(低圧対応型)


AP型ストレーナー(低圧ライン用)

AP型ストレーナーはポンプの吐出側で0.15MPa以下の汚水処理用として設計されています。

全く新しい自動逆洗方式

キニー・ストレーナーからのろ過水、または他の場所からの水をポンプを使用して高圧水とし、逆水用シューに送り込み、逆洗用とします。

ドラムが回転して、メディアが逆洗用シューとスリットの間を通過するとき、逆洗水がメディアポケットにたまったゴミを放出します。

逆洗水は吸入口での正味稼動圧に0.3MPa程度の圧力を加えたものを必要とします。

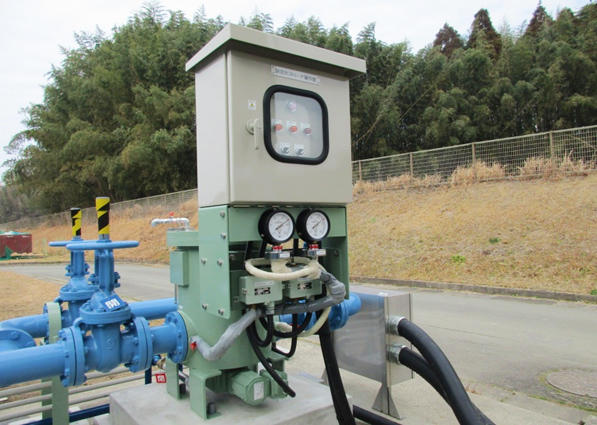

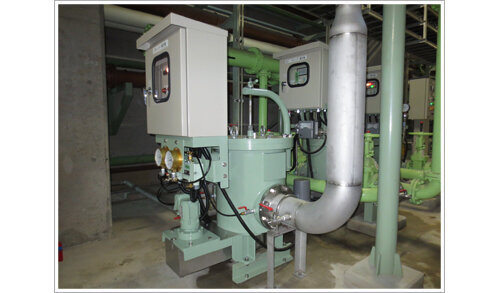

【3】K型 キヨモト・オートストレーナー

水中の夾雑物を除去する省エネ型逆洗ノズル回転式

  1. 省エネルギー:逆洗ノズル回転式を採用したことで省電力化を実現(低電力0.1kW)
  2. 掃除が簡単:フィルターをカートリッジ式にしたことで掃除時間が短縮(樹脂製で目詰まりしにくい内巻きフィルターを採用)
  3. メンテナンス性UP:駆動部を下部にレイアウトしたことで掃除がしやすい(操作性向上)


特 長

  • 顧客ニーズに対応した新しい自動逆洗式ストレーナー
  • 逆洗ノズル回転式を採用した省エネルギータイプ
  • メディア(フィルター)はカートリッジ式で掃除が簡単
  • 駆動部は下部にレイアウトし作業性アップ
  • カバー吊上げ用ダビットによりメンテナンス性が向上(オプション)
  • 日本下水道事業団仕様に準拠

用 途

  • 下水二次処理水をろ過し消泡水に再利用
  • 工業用水,井戸水の異物除去
  • 冷却スプレー水中のSSの除去
  • 低濃度白水のろ過

主に使用される業界

  • 下水処理場
  • 紙・パルプ業界
  • 製鉄業界
  • プラント業界

製品仕様

  • 型 式 :K型・□□□A・STG
  • 材 質 :ケーシング/FC200(鋳鉄)
  • 呼び径 :50A~200A
  • カートリッジ:樹脂製,ステンレス製
  • 電動機 :0.1kW
